Cắt laser hộp vuông theo bản vẽ – thép, nhôm, inox là phương pháp gia công được sử dụng nhiều khi sản phẩm cần tạo lỗ, khe, khoét, cắt đầu góc hoặc tạo biên dạng trực tiếp trên cây hộp. Thay vì phải cắt hộp, đo vị trí, lấy dấu rồi khoan từng lỗ, máy laser có thể gia công theo dữ liệu bản vẽ, giúp các vị trí cắt được bố trí đồng nhất và thuận tiện hơn cho công đoạn lắp ráp, hàn.
Điểm quan trọng là thép, nhôm và inox không thể dùng chung một thông số cắt laser. Mỗi vật liệu có đặc tính nhiệt, độ phản xạ, độ dày và yêu cầu bề mặt khác nhau, vì vậy cần lựa chọn thông số phù hợp ngay từ đầu.
Cắt laser hộp vuông theo bản vẽ là gì?
Có thể hiểu đơn giản, khách hàng cung cấp bản vẽ thể hiện kích thước hộp, chiều dài, vị trí lỗ, khe và các đường cắt cần thực hiện. Đơn vị gia công sẽ dựa trên bản vẽ để lập trình đường cắt trên máy laser ống.
Ví dụ một cây hộp vuông 40 × 40 × 1,5 mm, dài 1.200 mm có thể yêu cầu:
- 10 lỗ Ø10 mm.
- 4 lỗ Ø20 mm.
- 2 khe 10 × 30 mm.
- Hai đầu cắt 45°.
- Một số vị trí khoét để ghép với thanh hộp khác.
Nếu gia công thủ công, người thợ phải đo và lấy dấu từng vị trí trước khi khoan hoặc cắt. Với cắt laser theo bản vẽ, các vị trí này được xác định ngay trong chương trình gia công.
Giá trị lớn nhất không chỉ nằm ở việc cắt nhanh mà là giúp các chi tiết được gia công theo cùng một dữ liệu, thuận tiện hơn khi ghép thành khung.
Cắt laser hộp vuông được những vật liệu nào?
Ba nhóm vật liệu phổ biến là:
| Vật liệu | Ví dụ mác | Đặc điểm | Ứng dụng |
|---|---|---|---|
| Thép | SS400, Q235… | Cứng, phổ biến, chi phí hợp lý | Khung máy, bàn, kệ, kết cấu |
| Inox | 201, 304, 316 | Chống ăn mòn, bề mặt đẹp | Khung inox, thiết bị, trang trí |
| Nhôm | A5052, A6061… | Nhẹ, chống ăn mòn, dễ gia công | Khung nhẹ, thiết bị, cơ khí |
Mỗi nhóm vật liệu lại có nhiều mác khác nhau nên khi đặt gia công cần ghi rõ loại vật liệu và độ dày, không nên chỉ ghi chung là “hộp kim loại”.
1. Cắt laser hộp vuông thép theo bản vẽ
Hộp thép là lựa chọn phổ biến khi sản phẩm cần độ cứng, khả năng chịu tải và chi phí hợp lý.
Một số kích thước thường gặp:
| Hộp thép | Độ dày tham khảo | Ứng dụng |
|---|---|---|
| 20 × 20 mm | 1–2 mm | Khung nhỏ, giá đỡ |
| 30 × 30 mm | 1–2 mm | Khung thiết bị |
| 40 × 40 mm | 1,2–3 mm | Khung máy, bàn |
| 50 × 50 mm | 1,5–3 mm | Kệ, giá đỡ |
| 60 × 60 mm | 1,5–4 mm | Khung máy |
| 80 × 80 mm | 2–5 mm | Kết cấu cơ khí |
| 100 × 100 mm | 2–6 mm | Khung lớn, kết cấu |
Các thông số trên chỉ mang tính tham khảo vì khả năng gia công thực tế còn phụ thuộc vào máy, kích thước tiết diện và độ dày thành hộp.
Ví dụ thực tế
Hộp thép SS400 40 × 40 × 1,5 mm, dài 1.500 mm:
- 12 lỗ Ø10.
- 4 khe 10 × 30 mm.
- Hai đầu cắt 45°.
- Số lượng 100 cây.
Đây là dạng phù hợp để làm khung bàn thao tác, khung máy hoặc giá đỡ.
Nếu gia công thủ công, mỗi cây phải được đo và lấy dấu. Khi số lượng tăng lên 100 cây, sai lệch vị trí giữa các cây rất dễ phát sinh. Cắt laser theo bản vẽ giúp kiểm soát vị trí lỗ và đường cắt đồng nhất hơn.
Xem thêm: Cắt laser ống hộp kim loại: Nhôm, Inox, Sắt, Thép…
2. Cắt laser hộp inox theo bản vẽ
Hộp inox thường được lựa chọn khi sản phẩm cần chống ăn mòn, dễ vệ sinh hoặc yêu cầu ngoại quan tốt.
Các loại thường gặp gồm:
- Inox 201.
- Inox 304.
- Inox 316.
Trong đó, inox 304 được sử dụng rất rộng rãi trong các sản phẩm cơ khí, thiết bị và trang trí.
| Loại inox | Đặc điểm | Ứng dụng tham khảo |
|---|---|---|
| Inox 201 | Chi phí thường thấp hơn 304 | Khung, trang trí, nội thất |
| Inox 304 | Chống ăn mòn tốt, ứng dụng rộng | Thiết bị, khung, bàn, kệ |
| Inox 316 | Khả năng chống ăn mòn cao hơn | Môi trường hóa chất, biển, yêu cầu cao |
Ví dụ
Hộp inox 304 30 × 30 × 1,5 mm, dài 1.000 mm:
- 8 lỗ Ø8.
- 4 lỗ Ø15.
- 2 khe 8 × 25 mm.
- Đầu cắt 45°.
Sản phẩm có thể dùng làm khung bàn inox, khung thiết bị, khung trang trí hoặc kết cấu cần chống ăn mòn.
Với inox, ngoài kích thước và độ dày, cần quan tâm đến chất lượng mép cắt và bề mặt sau gia công, đặc biệt khi sản phẩm yêu cầu tính thẩm mỹ cao.
3. Cắt laser hộp nhôm theo bản vẽ
Hộp nhôm có ưu điểm nổi bật là trọng lượng nhẹ và khả năng chống ăn mòn tốt, phù hợp với các kết cấu cần giảm trọng lượng.
Một số mác nhôm có thể gặp trong gia công gồm:
- A5052.
- A6061.
- A6063.
| Mác nhôm | Đặc điểm | Ứng dụng |
|---|---|---|
| A5052 | Chống ăn mòn tốt, tạo hình tốt | Vỏ máy, khung, panel |
| A6061 | Độ bền và độ cứng tốt | Gá đỡ, chi tiết máy |
| A6063 | Dễ gia công, thường dùng trong kết cấu | Khung, chi tiết nhôm |
Ví dụ thực tế
Hộp nhôm 40 × 40 × 2 mm, dài 1.200 mm:
- 6 lỗ Ø10.
- 4 khe 10 × 30 mm.
- Hai đầu cắt 45°.
Có thể sử dụng cho khung thiết bị, bàn thao tác nhẹ, khung máy hoặc kết cấu nhôm.
Tuy nhiên, nhôm có đặc tính khác thép và inox, đặc biệt về khả năng phản xạ tia laser và truyền nhiệt, nên không thể lấy thông số cắt thép áp dụng trực tiếp cho nhôm.
So sánh cắt laser hộp thép, nhôm và inox
| Tiêu chí | Hộp thép | Hộp inox | Hộp nhôm |
|---|---|---|---|
| Độ cứng | Cao | Cao | Thấp hơn thép tùy mác |
| Trọng lượng | Nặng | Nặng | Nhẹ |
| Chống ăn mòn | Cần xử lý bề mặt | Tốt | Tốt |
| Khả năng cắt laser | Tốt | Tốt | Tốt nhưng cần thông số phù hợp |
| Yêu cầu thẩm mỹ | Tùy sản phẩm | Thường cao | Tùy sản phẩm |
| Ứng dụng khung máy | Rất phổ biến | Phù hợp | Phù hợp khi cần nhẹ |
| Ứng dụng ngoài trời | Cần sơn/mạ | Phù hợp | Phù hợp |
| Chi tiết nhẹ | Không ưu tiên | Không ưu tiên | Ưu thế |
Không có vật liệu nào tốt nhất cho mọi sản phẩm. Việc lựa chọn phụ thuộc vào tải trọng, môi trường sử dụng, trọng lượng mong muốn, yêu cầu thẩm mỹ và chi phí.
Những dạng cắt laser hộp vuông thường gặp
Cắt laser hộp vuông không chỉ là cắt ngang cây hộp. Tùy bản vẽ, có thể thực hiện nhiều dạng gia công khác nhau.

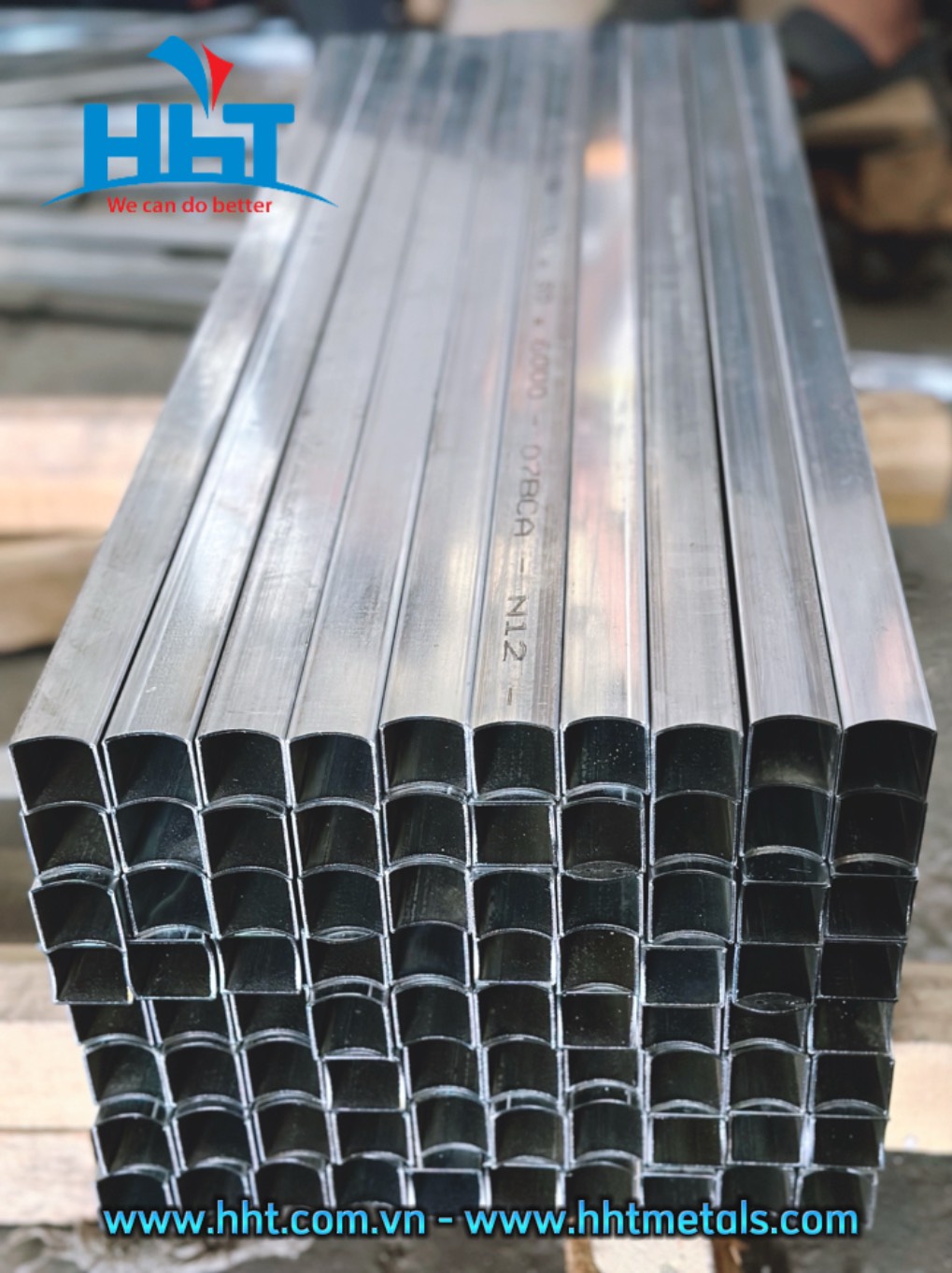

| Dạng cắt | Ví dụ | Mục đích |
|---|---|---|
| Cắt ngang | 90° | Chia chiều dài |
| Cắt góc | 30°, 45° | Ghép khung |
| Lỗ tròn | Ø8, Ø10, Ø20 | Bắt vít, bulông |
| Lỗ oval | 10 × 20 | Điều chỉnh vị trí |
| Khe dài | 10 × 40 | Ghép, bắt bulông |
| Lỗ vuông | 20 × 20 | Lắp phụ kiện |
| Khoét cửa sổ | 30 × 60 | Luồn dây, lắp thiết bị |
| Notch | Theo biên dạng | Ghép ống trước khi hàn |
| Cắt đầu định hình | Theo bản vẽ | Ghép nhiều thanh hộp |
Đặc biệt, notch và cắt đầu theo biên dạng có giá trị lớn trong sản xuất khung vì giúp các thanh hộp tiếp xúc và ghép với nhau thuận tiện hơn trước khi hàn.
Xem thêm: Cắt laser ống hộp làm khung 1mm – 2mm – 5mm
Kích thước hộp vuông thường gặp
Một số kích thước phổ biến:
20 × 20 – 25 × 25 – 30 × 30 – 40 × 40 – 50 × 50 – 60 × 60 – 80 × 80 – 100 × 100 mm.
Độ dày thành hộp có thể từ khoảng 1 mm, 1,2 mm, 1,5 mm, 2 mm, 3 mm, 4 mm, 5 mm…, tùy loại vật liệu và mục đích sử dụng.
Ví dụ:
- 20 × 20 × 1,2 mm: khung nhẹ.
- 30 × 30 × 1,5 mm: giá đỡ, khung nhỏ.
- 40 × 40 × 1,5–2 mm: khung máy, bàn thao tác.
- 50 × 50 × 2 mm: kệ, khung cơ khí.
- 80 × 80 × 3 mm: kết cấu cần độ cứng cao hơn.
- 100 × 100 × 4 mm: khung lớn, kết cấu cơ khí.
Đây là thông số tham khảo, không nên lựa chọn kích thước hộp chỉ dựa vào kích thước bên ngoài mà cần tính đến tải trọng và kết cấu thực tế.

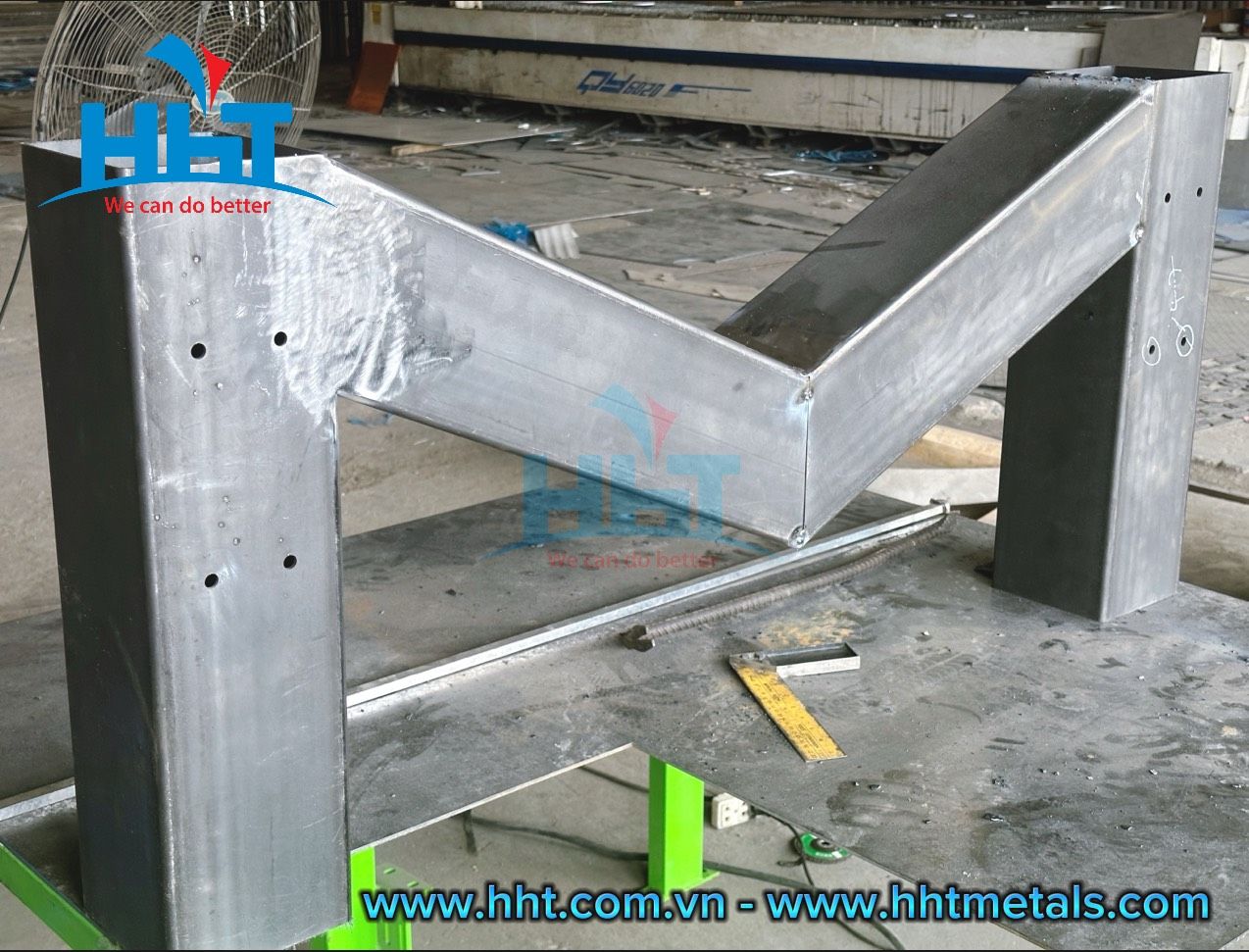

Ví dụ: cắt laser hộp vuông làm khung máy
Giả sử một khung máy có kích thước:
1.200 × 800 × 900 mm
Sử dụng:
Hộp thép 40 × 40 × 1,5 mm.
Bản vẽ yêu cầu:
- Các thanh đứng dài 900 mm.
- Thanh ngang dài 1.200 mm.
- Đầu hộp cắt 45° tại vị trí ghép.
- Lỗ Ø10 để bắt bulông.
- Một số khe 10 × 30 mm để điều chỉnh vị trí.
Nếu làm thủ công
Quy trình thường là: Đo – lấy dấu – cắt – khoan – mài – kiểm tra – gá – hàn.
Mỗi công đoạn đều có thể phát sinh sai số.
Nếu cắt laser theo bản vẽ
Các đường cắt và vị trí lỗ được lập trình trước:
Bản vẽ – lập trình – cắt laser – kiểm tra – gá hàn.
Khi các thanh hộp được cắt đúng theo thiết kế, công đoạn gá và hàn có thể thuận tiện hơn rất nhiều.
Một ví dụ khác: hộp inox nhiều lỗ
Giả sử cần làm khung inox cho một thiết bị:
Hộp inox 304 40 × 40 × 1,5 mm
Mỗi cây dài 1.500 mm và có:
- 10 lỗ Ø10.
- 4 lỗ Ø20.
- 2 khe 10 × 30.
- Đầu cắt 45°.
Nếu có 100 cây giống nhau, việc khoan thủ công 1.400 lỗ sẽ mất rất nhiều thời gian và yêu cầu kiểm tra liên tục.
Cắt laser theo bản vẽ giúp các vị trí lỗ được lập trình trước, phù hợp hơn với sản phẩm có số lượng lớn và yêu cầu đồng nhất.
Bản vẽ cắt laser hộp vuông cần những thông tin gì?
Để tránh phải trao đổi nhiều lần, bản vẽ nên thể hiện rõ:
| Thông tin | Ví dụ |
|---|---|
| Vật liệu | SS400 / Inox 304 / A5052 |
| Kích thước hộp | 40 × 40 mm |
| Độ dày | 1,5 mm |
| Chiều dài | 1.200 mm |
| Lỗ | Ø10, Ø20 |
| Khe | 10 × 30 mm |
| Góc cắt | 45° |
| Vị trí lỗ | Theo kích thước |
| Dung sai | Theo yêu cầu |
| Số lượng | 50–100 cây |
| File | DXF/DWG/PDF |
Nếu có file DXF hoặc DWG, việc kiểm tra biên dạng và lập trình thường thuận tiện hơn. Nếu chỉ có PDF hoặc bản vẽ 2D, cần kiểm tra lại đầy đủ kích thước trước khi gia công.
Khoảng cách lỗ và vị trí cắt có quan trọng không?
Có, và đây là điểm nhiều người dễ bỏ qua.
Ví dụ hộp 40 × 40 × 1,5 mm có nhiều lỗ Ø20. Nếu các lỗ đặt quá sát nhau hoặc quá gần mép hộp, phần vật liệu còn lại có thể rất nhỏ.
Khi đó cần xem xét:
Đường kính lỗ + khoảng cách giữa lỗ + khoảng cách đến mép + độ dày thành hộp.
Ví dụ:
Nếu có 2 lỗ Ø20 nằm quá gần nhau trên thành hộp 40 mm, phần vật liệu giữa hai lỗ sẽ rất ít, có thể ảnh hưởng đến độ cứng hoặc chất lượng chi tiết.
Vì vậy, bản vẽ đẹp trên máy tính chưa chắc đã là bản vẽ tối ưu để gia công. Nên kiểm tra khả năng cắt thực tế trước khi sản xuất số lượng lớn.
Cắt laser hộp vuông phù hợp với những ứng dụng nào?
Khung máy
Cắt lỗ, khe và đầu ghép trực tiếp trên hộp trước khi hàn.
Bàn thao tác
Tạo vị trí bắt chân, gá phụ kiện hoặc liên kết mặt bàn.
Kệ và giá đỡ
Tạo hàng loạt lỗ có vị trí giống nhau để bắt bulông.
Khung thiết bị
Tạo lỗ lắp panel, đi dây, gá thiết bị.
Khung inox
Phù hợp với bàn, kệ, thiết bị và kết cấu yêu cầu chống ăn mòn.
Khung nhôm
Phù hợp với sản phẩm cần giảm trọng lượng.
Kết cấu cơ khí
Cắt đầu, notch và lỗ liên kết theo bản vẽ để phục vụ công đoạn hàn.
Cắt laser hộp vuông theo bản vẽ cần lưu ý gì?
Trước khi gửi gia công, nên kiểm tra 6 thông tin:
1. Kích thước hộp: 20 × 20, 40 × 40, 50 × 50…
2. Vật liệu: thép, inox 201/304/316 hay nhôm A5052/A6061…
3. Độ dày: 1 mm, 1,5 mm, 2 mm, 3 mm…
4. Dạng cắt: lỗ, khe, notch, đầu 45°…
5. Số lượng: số cây cần gia công.
6. Bản vẽ: DXF, DWG hoặc bản vẽ có đầy đủ kích thước.
Chỉ cần thiếu một trong các thông tin trên, việc báo giá hoặc kiểm tra khả năng gia công có thể phải xác nhận lại.
Cắt laser hộp vuông theo bản vẽ tại HHT Metals
Cắt laser hộp vuông theo bản vẽ – thép, nhôm, inox phù hợp với những sản phẩm cần gia công chính xác nhiều vị trí trên cùng một cây hộp, đặc biệt là lỗ, khe, notch, cắt đầu 45° và các biên dạng phục vụ ghép hàn.
Việc lựa chọn vật liệu nên dựa trên mục đích sử dụng:
Thép – ưu tiên độ cứng, khả năng chịu tải và chi phí.
Inox – ưu tiên chống ăn mòn và ngoại quan.
Nhôm – ưu tiên trọng lượng nhẹ và khả năng chống ăn mòn.
Khi gửi yêu cầu gia công, nên cung cấp đầy đủ kích thước hộp, vật liệu, độ dày, chiều dài, bản vẽ, vị trí lỗ và số lượng để có thể đánh giá chính xác phương án gia công.
HHT Metals nhận cắt laser hộp vuông theo bản vẽ cho các loại thép, nhôm, inox, hỗ trợ gia công lỗ, khe, cắt đầu góc, notch và các biên dạng theo yêu cầu.
