Tùy yêu cầu sử dụng, khách hàng có thể lựa chọn Cắt laser ống theo yêu cầu: ống tròn, ống vuông, ống chữ nhật bằng inox, thép hoặc nhôm, với đường kính tham khảo từ Ø20mm đến Ø220mm. Ngoài ra có thể yêu cầu độ dày thành ống, chiều dài phôi, số lượng lỗ, hình dạng đường cắt và số lượng sản phẩm. Chẳng hạn, ống tròn Ø25mm dùng làm khung nhỏ sẽ có yêu cầu khác với ống Ø114mm dùng trong kết cấu cơ khí; tương tự, ống inox 304 dày 1,5mm cũng khác về chế độ gia công so với ống thép dày 4mm.
1. Thông số cắt laser ống theo yêu cầu
| Hạng mục | Kích thước hoặc thông số tham khảo | Lưu ý khi đặt gia công |
|---|---|---|
| Đường kính ống tròn | Ø20, Ø25, Ø27, Ø32, Ø34, Ø42, Ø49, Ø60, Ø76, Ø90, Ø114, Ø141, Ø168, Ø219mm | Đường kính thực tế phụ thuộc quy cách ống và khả năng gá, kẹp của máy |
| Ống vuông | 20×20, 25×25, 30×30, 40×40, 50×50, 60×60, 80×80, 100×100mm | Phù hợp gia công khung, giá đỡ và kết cấu |
| Ống chữ nhật | 20×40, 25×50, 30×60, 40×80, 50×100, 60×120mm | Cần xác nhận kích thước tiết diện và khả năng xử lý của máy |
| Độ dày thành ống | 0,8; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0mm | Độ dày phù hợp còn phụ thuộc loại vật liệu, đường kính và yêu cầu chất lượng mép cắt |
| Chiều dài chi tiết | 50, 100, 200, 300, 500, 1.000mm hoặc theo bản vẽ | Chiều dài cắt được phụ thuộc chiều dài phôi và giới hạn máy |
| Chiều dài phôi đầu vào | Có thể gặp các cây 3.000, 6.000mm hoặc quy cách khác | Cần xác nhận hàng thực tế và giới hạn nạp phôi của máy |
| Dạng gia công | Cắt ngang, cắt vát, khoét lỗ, tạo rãnh, cắt biên dạng | Tùy máy, bản vẽ và yêu cầu lắp ráp |
| Hồ sơ kỹ thuật | CAD, DXF, DWG hoặc bản vẽ có kích thước rõ ràng | Bản vẽ đầy đủ giúp hạn chế sai lệch và phát sinh khi gia công |
Lưu ý: Dải đường kính Ø20–Ø220mm là phạm vi kích thước tham khảo theo nhu cầu gia công, không có nghĩa mọi máy đều xử lý được toàn bộ dải này. Trước khi báo giá cần đối chiếu đường kính ngoài, hình dạng tiết diện, độ dày thành ống, chiều dài phôi và giới hạn máy cụ thể.
2. Đường kính ống nào phù hợp với từng ứng dụng?
Khi lựa chọn đường kính ống, không nên chỉ dựa vào kích thước bên ngoài. Độ dày thành ống, tải trọng, chiều dài nhịp, cách liên kết và môi trường sử dụng đều ảnh hưởng đến độ cứng vững của sản phẩm. Bảng dưới đây giúp định hướng lựa chọn ban đầu; kích thước cuối cùng cần được kiểm tra theo thiết kế.
| Đường kính hoặc tiết diện | Ứng dụng tham khảo | Vật liệu thường cân nhắc |
|---|---|---|
| Ống tròn Ø20–Ø27mm | Khung nhỏ, tay nắm, chi tiết trang trí, đồ nội thất | Inox 201/304, thép, nhôm |
| Ø27–Ø42mm | Khung bàn ghế, chân đế, tay vịn, khung trưng bày | Inox, thép, nhôm |
| Ø42–Ø60mm | Khung cơ khí, trụ đỡ nhỏ, giá đỡ và kết cấu phụ | Thép, inox |
| Ø60–Ø90mm | Khung thiết bị, trụ đỡ, cụm kết cấu và chi tiết lắp ráp | Thép, inox, tùy ứng dụng có thể dùng nhôm |
| Ø90–Ø141mm | Kết cấu cơ khí lớn hơn, trụ, khung đỡ và chi tiết công nghiệp | Chủ yếu cân nhắc thép hoặc inox theo thiết kế |
| Ø141–Ø220mm | Chi tiết ống kích thước lớn, kết cấu và cụm cơ khí cần gia công lỗ hoặc biên dạng | Thép, inox hoặc vật liệu phù hợp với yêu cầu thiết kế |
| Ống vuông 20×20–40×40mm | Khung nhẹ, giá kệ, khung nội thất, chi tiết máy nhỏ | Thép, inox, nhôm |
| Ống vuông 50×50–100×100mm | Khung máy, chân đế, giá đỡ, kết cấu khung lớn hơn | Thép, inox |
| Ống chữ nhật 20×40–50×100mm | Khung bàn, khung cửa, bệ đỡ và khung thiết bị | Thép, inox, nhôm theo tải trọng |
Với khung nội thất hoặc chi tiết trang trí, ống Ø20–Ø42mm và ống hộp tiết diện nhỏ thường dễ bố trí, trọng lượng không quá lớn và thuận tiện khi lắp ráp. Đối với khung máy, bệ đỡ hoặc kết cấu cần độ cứng vững cao hơn, khách hàng nên lựa chọn tiết diện và độ dày theo tải trọng thực tế thay vì tăng đường kính một cách đơn lẻ.
Với các ống có đường kính lớn từ Ø90mm trở lên, việc bố trí lỗ, khe hoặc biên dạng trên thân ống cần được kiểm tra kỹ theo bản vẽ. Nếu chi tiết có nhiều vị trí giao nhau hoặc yêu cầu lắp khít với một bộ phận khác, nên cung cấp bản vẽ CAD/DXF để kiểm tra vị trí cắt và dung sai trước khi sản xuất hàng loạt.
Xem thêm:Cắt laser chấn CNC theo bản vẽ: inox – nhôm – thép…
3. Độ dày thành ống: 0,8–6mm và cách chọn theo nhu cầu
Độ dày thành ống ảnh hưởng đến khả năng chịu lực, khối lượng, độ cứng và chi phí vật liệu. Hai ống có cùng đường kính nhưng thành ống dày 1,0mm và 3,0mm sẽ khác nhau đáng kể về trọng lượng và khả năng chịu tải. Vì vậy, khi gửi yêu cầu cắt laser, cần ghi rõ độ dày danh nghĩa thay vì chỉ ghi đường kính hoặc kích thước hộp.
| Độ dày thành ống | Nhu cầu có thể cân nhắc | Điểm cần lưu ý |
|---|---|---|
| 0,8–1,0mm | Chi tiết trang trí, vỏ hoặc khung nhẹ, sản phẩm không chịu tải lớn | Thành mỏng dễ biến dạng hơn khi kẹp, vận chuyển hoặc lắp ráp |
| 1,2–1,5mm | Khung nội thất, giá trưng bày, khung nhẹ, chi tiết cơ khí phổ thông | Cân đối giữa trọng lượng và độ cứng |
| 2,0–2,5mm | Khung máy nhỏ, giá đỡ, kết cấu có yêu cầu cứng vững cao hơn | Cần kiểm tra kích thước lỗ, khoảng cách lỗ và yêu cầu lắp ghép |
| 3,0–4,0mm | Khung cơ khí, bệ đỡ, chi tiết kết cấu theo thiết kế | Thời gian gia công và yêu cầu công nghệ có thể tăng |
| 5,0–6,0mm | Chi tiết thành dày, kết cấu hoặc cụm cơ khí theo yêu cầu chịu lực | Phải xác nhận máy có khả năng cắt đúng vật liệu, tiết diện và độ dày này |
Các mức trên chỉ là định hướng chọn vật liệu, không phải quy chuẩn chịu tải áp dụng cho mọi sản phẩm. Khả năng chịu lực còn phụ thuộc mác vật liệu, hình dạng tiết diện, chiều dài không được đỡ, kiểu liên kết và tải trọng làm việc. Với chi tiết liên quan đến an toàn hoặc chịu tải lớn, cần tính toán kết cấu thay vì chọn độ dày chỉ theo kinh nghiệm.
Ngoài ra, độ dày cắt được không chỉ phụ thuộc công suất máy mà còn liên quan đến vật liệu. Ống thép, inox 304 và nhôm có đặc tính cắt khác nhau; cùng độ dày 3mm nhưng chế độ cắt, tốc độ và chất lượng mép cắt có thể không giống nhau. Do đó, khi yêu cầu cắt ống inox 304 dày 3mm hoặc ống nhôm dày 3mm, nên xác nhận riêng theo máy và quy cách thực tế.
4. Chiều dài ống và chiều dài chi tiết sau cắt
Chiều dài là thông số cần ghi rõ ngay từ đầu vì nó ảnh hưởng đến việc chọn phôi, phương án bố trí chi tiết và lượng vật liệu hao hụt. Trong thực tế, khách hàng có thể đặt cắt ống thành các đoạn ngắn 50–300mm để làm đầu nối, khớp lắp hoặc chi tiết máy; đoạn 500–1.000mm cho khung, giá đỡ và bộ phận lắp ráp; hoặc chiều dài lớn hơn theo thiết kế của cụm kết cấu.
Ví dụ, với cây ống dài 6.000mm, nếu bản vẽ yêu cầu các chi tiết dài 500mm thì về lý thuyết có thể chia thành 12 đoạn. Tuy nhiên, số chi tiết thực tế thu được còn phụ thuộc chiều rộng đường cắt, phần đầu đuôi phải loại bỏ, dung sai chiều dài và phương án sắp xếp phôi. Không nên lấy phép chia chiều dài đơn thuần làm số lượng thành phẩm cam kết.
Đối với chi tiết có nhiều lỗ hoặc rãnh trên thân ống, chiều dài tổng thể và vị trí từng đặc điểm cần được xác định từ cùng một mốc đo. Ví dụ, bản vẽ ghi ống Ø42×1,5mm, dài 800mm, có 4 lỗ Ø8mm tại các vị trí cách đầu ống lần lượt 100, 250, 500 và 700mm sẽ rõ ràng hơn nhiều so với yêu cầu chung chung là “cắt ống Ø42 có 4 lỗ”.
Khi đặt hàng, cần phân biệt chiều dài cây phôi đầu vào với chiều dài từng chi tiết thành phẩm. Chiều dài phôi 3.000mm hoặc 6.000mm là các quy cách thường gặp nhưng không mặc định có sẵn cho mọi loại ống. Khách hàng nên xác nhận tồn kho, dung sai chiều dài và giới hạn nạp phôi trước khi chốt phương án gia công.
5. Chọn vật liệu cắt laser ống: inox, thép hay nhôm?

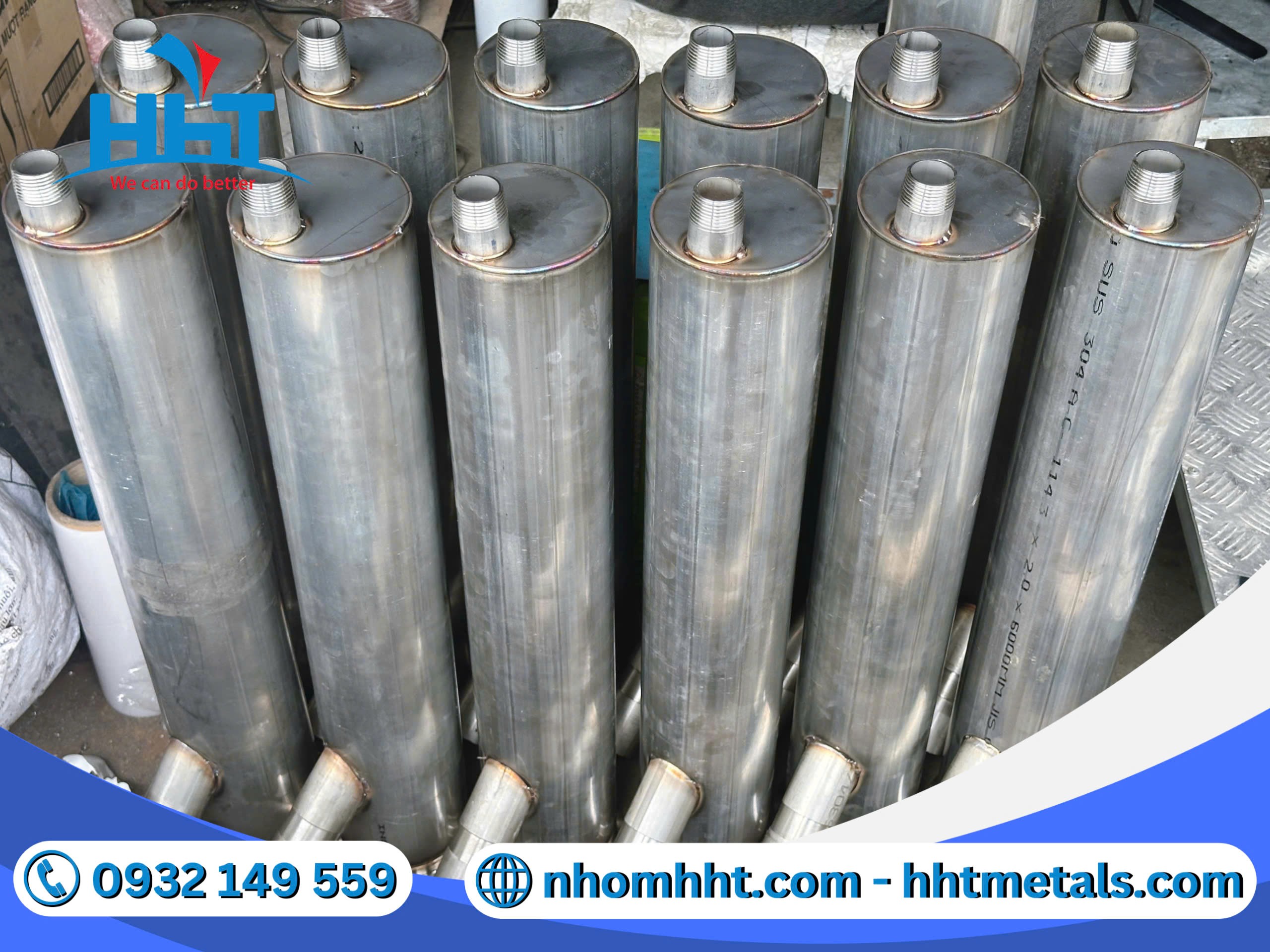

Cắt laser ống inox 201 và inox 304
Ống inox thường được lựa chọn khi sản phẩm cần bề mặt thẩm mỹ hoặc khả năng chống ăn mòn phù hợp với môi trường sử dụng. Inox 201 có thể được cân nhắc cho các hạng mục trong nhà, nội thất và trang trí khi điều kiện môi trường đáp ứng yêu cầu. Inox 304 thường được ưu tiên hơn trong các ứng dụng cần khả năng chống ăn mòn tốt hơn, nhưng việc lựa chọn vẫn phải dựa vào môi trường tiếp xúc, hóa chất, độ ẩm và yêu cầu vệ sinh.
Với ống inox Ø20–Ø42mm, các ứng dụng thường gặp gồm khung bàn ghế, tay nắm, khung trang trí và chi tiết nội thất. Ở nhóm Ø42–Ø90mm, ống có thể dùng cho trụ, khung thiết bị và các cụm lắp ráp lớn hơn. Với ống đường kính lớn, việc chọn độ dày và vị trí lỗ cần bám sát thiết kế để bảo đảm khả năng liên kết và độ cứng vững.
Khi gia công inox xước hoặc inox đánh bóng, cần trao đổi trước về yêu cầu bảo vệ bề mặt để hạn chế trầy xước trong quá trình gá kẹp, vận chuyển và hoàn thiện. Nếu sản phẩm có yêu cầu ngoại quan cao, nên thống nhất mẫu bề mặt và tiêu chí nghiệm thu trước khi sản xuất số lượng lớn.
Cắt laser ống thép
Ống thép phù hợp với nhiều loại khung máy, chân đế, giá đỡ, khung bàn, bệ thiết bị và kết cấu cơ khí. Tùy thiết kế, khách hàng có thể cân nhắc ống tròn Ø27–Ø114mm, ống vuông 30×30–100×100mm hoặc ống chữ nhật 30×60–60×120mm. Đây là các kích thước tham khảo phổ biến trong thiết kế khung, không thay thế việc xác nhận quy cách vật liệu thực tế.
Với các chi tiết cần hàn hoặc lắp ghép, nên thể hiện rõ vị trí lỗ, khe hở, góc cắt và các mặt chuẩn trên bản vẽ. Nếu ống được sơn hoặc mạ sau gia công, cần tính đến yêu cầu xử lý bavia, làm sạch và lớp phủ hoàn thiện. Đối với khung chịu lực, tiết diện và độ dày phải được lựa chọn theo tải trọng, chiều dài nhịp và cách liên kết.
Cắt laser ống nhôm
Ống nhôm có ưu điểm trọng lượng nhẹ, phù hợp với một số loại khung thiết bị, kết cấu nhẹ, sản phẩm trưng bày và chi tiết cần giảm khối lượng. Tuy nhiên, lựa chọn mác nhôm cần căn cứ vào yêu cầu độ cứng, khả năng gia công tiếp theo và điều kiện sử dụng. Không nên chỉ dựa vào trọng lượng để thay thế trực tiếp ống thép bằng ống nhôm mà không kiểm tra thiết kế.
Với ống nhôm thành mỏng, việc gá kẹp và kiểm soát biến dạng cần được chú ý. Các chi tiết có lỗ nhỏ, khe dài hoặc nhiều đường cắt gần nhau cũng nên được kiểm tra trước để hạn chế ảnh hưởng đến độ ổn định của thành ống. Khả năng gia công cụ thể cần được xác nhận theo hợp kim, tiết diện, độ dày và thiết bị sử dụng.
Xem thêm: Gia công đột CNC chi tiết máy: Thép – inox – nhôm… giá tốt
6. Các dạng gia công laser ống theo bản vẽ
Ngoài cắt chia đoạn theo chiều dài, cắt laser ống có thể được sử dụng để tạo lỗ tròn, lỗ oval, khe dài, cửa mở, biên dạng đầu ống hoặc các vị trí ghép nối theo thiết kế. Những dạng cắt này giúp định vị chi tiết khi lắp ráp, giảm một số công đoạn khoan hoặc cắt thủ công và hỗ trợ tăng tính đồng nhất giữa các sản phẩm trong cùng lô.
Ví dụ, một đoạn ống vuông 40×40×2mm dài 600mm có thể được thiết kế với các lỗ bắt bulông trên hai mặt; một đoạn ống tròn Ø60×2mm có thể cần khe dài để lắp ghép với tấm kim loại; hoặc đầu ống cần cắt theo biên dạng để ghép với một chi tiết khác. Các ví dụ này là phương án thiết kế tham khảo, còn khả năng cắt thực tế phụ thuộc hình dạng, khoảng cách giữa các đường cắt và giới hạn của máy.
Nếu chi tiết có nhiều lỗ, yêu cầu lắp ráp chính xác hoặc liên quan đến các bộ phận đã có sẵn, nên gửi file CAD/DXF/DWG kèm kích thước chuẩn. Trường hợp chưa có file, có thể cung cấp bản vẽ PDF hoặc bản phác thảo đủ thông tin để trao đổi và hoàn thiện bản vẽ trước khi báo giá.
HHT Metals nhận tư vấn gia công cắt laser ống theo yêu cầu trên cơ sở quy cách vật liệu và bản vẽ thực tế. Khách hàng có thể gửi thông tin đường kính Ø20–Ø220mm, tiết diện ống hộp, độ dày thành ống, chiều dài và số lượng để kiểm tra khả năng gia công và nhận báo giá.
